热轧带肋钢筋的表面形状及尺寸允许偏差 （GB 1499-1998）
（1）带肋钢筋横肋应符合下列基本规定：
①横肋与钢筋轴线的夹角β不应小于45°，当该夹角不大于70°时，钢筋相对两面上横肋的方向应相反。
②横肋间距l不得大于钢筋公称直径的0.7倍。
③横肋侧面与钢筋表面的夹角α不得小于45°。钢筋相对两面上横肋末端之间的间隙（包括纵肋宽度）总和不应大于钢筋公称周长的20%。
④当钢筋公称直径不大于12mm时，相对肋面积不应小于0.055；公称直径为14mm和16 mm时，相对肋面积不应小于0.060；公称直径大于16mm时，相对肋面积不应小于0.065。
（2）带肋钢筋采用月牙肋表面形状时，其形状如图1所示，尺寸和允许偏差应符合表1的规定。当钢筋的实际重量与理论重量的偏差符合表2规定时，钢筋的内径偏差可不作交货条件。

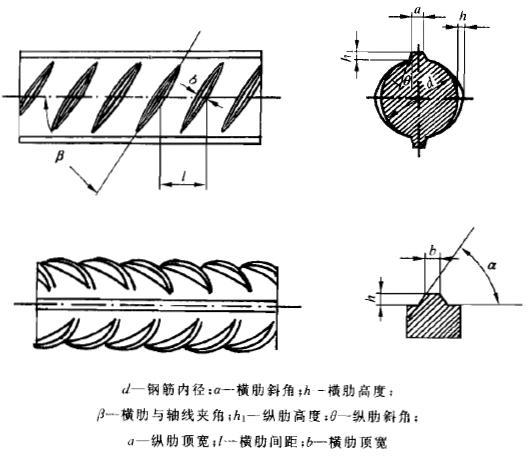

图1 牙肋钢筋表面及截面形状
表1 尺寸和允许偏差
|
公称直径
|
内径d
|
横肋高h
|
纵肋高h1
|
横肋宽b
|
纵肋宽a
|
间距l
|
横肋末端最大间隙（公称周厂的10%弦长）
|
|
公称尺寸
|
允许偏差
|
公称尺寸
|
允许偏差
|
公称尺寸
|
允许偏差
|
公称尺寸
|
允许偏差
|
|
6
|
5.8
|
±0.3
|
0.6
|
+0.3
-0.2
|
0.6
|
±0.3
|
0.4
|
1.0
|
4.0
|
±0.5
|
1.8
|
|
8
|
7.7
|
±0.4
|
0.8
|
+0.4
-0.2
|
0.8
|
±0.5
|
0.5
|
1.5
|
5.5
|
2.5
|
|
10
|
9.6
|
1.0
|
+0.4
-0.3
|
1.0
|
0.6
|
1.5
|
7.0
|
3.1
|
|
12
|
11.5
|
1.2
|
±0.4
|
1.2
|
±0.8
|
0.7
|
1.5
|
8.0
|
3.7
|
|
14
|
13.4
|
1.4
|
1.4
|
0.8
|
1.8
|
9.0
|
4.3
|
|
16
|
15.4
|
1.5
|
1.5
|
0.9
|
1.8
|
10.0
|
5.0
|
|
18
|
17.3
|
1.6
|
+0.5
-0.4
|
1.6
|
1.0
|
2.0
|
10.0
|
5.6
|
|
20
|
19.3
|
±0.5
|
1.7
|
±0.5
|
1.7
|
1.2
|
2.0
|
10.0
|
6.2
|
|
22
|
21.3
|
1.9
|
±0.6
|
1.9
|
1.3
|
2.5
|
10.5
|
±0.8
|
6.8
|
|
25
|
24.2
|
2.1
|
2.1
|
±0.9
|
1.5
|
2.5
|
12.5
|
7.7
|
|
28
|
27.2
|
±0.6
|
2.2
|
2.2
|
1.7
|
3.0
|
12.5
|
8.6
|
|
32
|
31.0
|
2.4
|
+0.8
-0.7
|
2.4
|
±1.1
|
1.9
|
3.0
|
14.0
|
±1.0
|
9.9
|
|
36
|
35.0
|
2.6
|
+1.0
-0.8
|
2.6
|
2.1
|
3.5
|
15.0
|
11.1
|
|
40
|
38.7
|
±0.7
|
2.9
|
±1.1
|
2.9
|
2.2
|
3.5
|
15.0
|
12.4
|
注：① 纵肋斜角θ为0～30°
②尺寸a、b为参考数据
表2 筋实际重量与理论重量的允许偏差
|
公称直径，mm
|
实际重量与理论重量的偏差，%
|
|
6～12
|
±7
|
|
14～20
|
±5
|
|
22～40
|
±4
|
